Hwashi ガントリー マルチヘッド ワイヤー メッシュ溶接機 |高速ロウ溶接システム

Hwashi ガントリー多頭金網溶接機のご紹介— 可動ガントリービームに取り付けられた複数の溶接ヘッドを備え、同時列溶接を行う高生産溶接システムです。多数の接点を一度に溶接できるこの機械は、メッシュパネルの生産を大幅に加速します。オプションの二層または双方向ラック システムにより、オペレータの介入を最小限に抑えながら、継続的な自動溶接サイクルが可能になります。

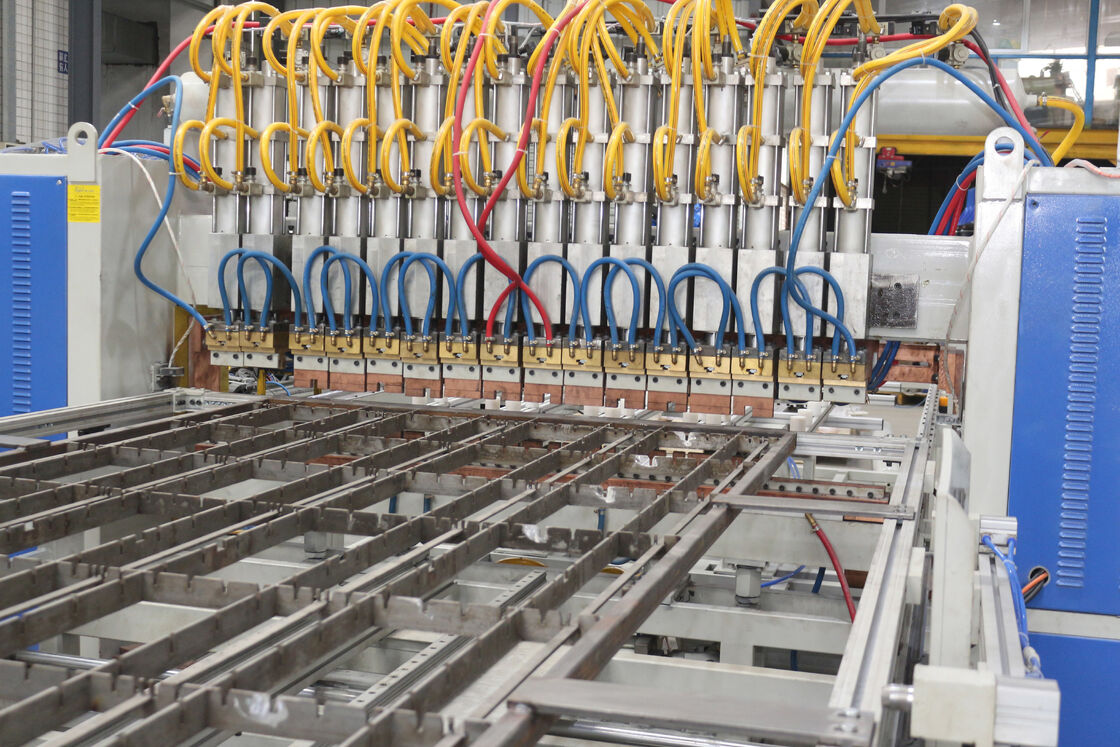

Hwashi ガントリー マルチヘッド ワイヤ メッシュ溶接機は、次のように設計されています。高速列溶接ワイヤーメッシュの製造に。複数の溶接ヘッドが 1 台に取り付けられています。可動ガントリービーム水平方向に調整して溶接点間の間隔を変更できるため、ツールを変更せずにさまざまなメッシュ仕様に対応できます。

システムがサポートする2 台以上の MFDC 溶接電源並行して動作し、各ヘッドが一貫した溶接電流を同時に供給します。これは、ワイヤ交差の列全体を 1 回のパスで完了できることを意味し、シングルヘッド逐次溶接と比較してサイクル タイムを大幅に短縮できます。

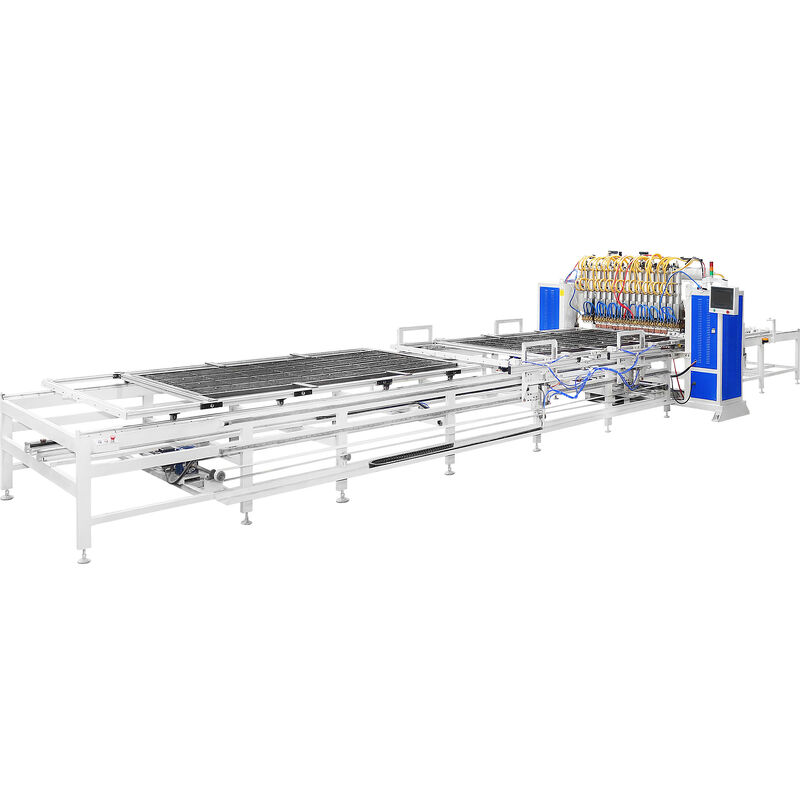

の二層または双方向ラックシステム連続生産が可能になります。1 つの材料ラックが溶接ゾーンに供給され、もう 1 つの材料ラックが積み込まれます。また、材料の流れの方向を反転してワークショップのレイアウトを最適化できます。オペレーターは、ワイヤーを治具に置き、サイクルを開始し、完成したパネルを取り外すだけです。

この機械は、製造業者にとって理想的な選択肢です。大容量標準メッシュ品スピードと一貫性が最も重要です。

マルチヘッドガントリーシステムは同期並列運転により高速列溶接を実現します。

1. ワイヤーの配置— オペレーターはメッシュ仕様に従って治具ラック上に縦方向と横方向のワイヤーを配置します
2. ヘッド間隔調整— ガントリービーム上の溶接ヘッドは、ワイヤーの間隔に合わせて水平に配置されています
3. ビームの位置決め— ガントリー ビームは Y 軸に沿って移動し、ワイヤー交差の最初の行に位置を合わせます。
4. 同時列溶接— 取り付けられたすべての溶接ヘッドが同時に下降し、列内のすべての交差点に MFDC 電流を一度に供給します。
5. ビームトラバース— 列が完了すると、ガントリー ビームは次の列位置に向かって前方にインデックスされます。
6. 行ごとの補完— すべての列が溶接され、パネル全体が完成するまでこのプロセスが繰り返されます。
7. パネルアンロード＆ラックスイッチ— 完成したパネルが取り外されます。双方向モードがアクティブな場合、システムは事前にロードされた 2 番目のラックに切り替わる可能性があります
