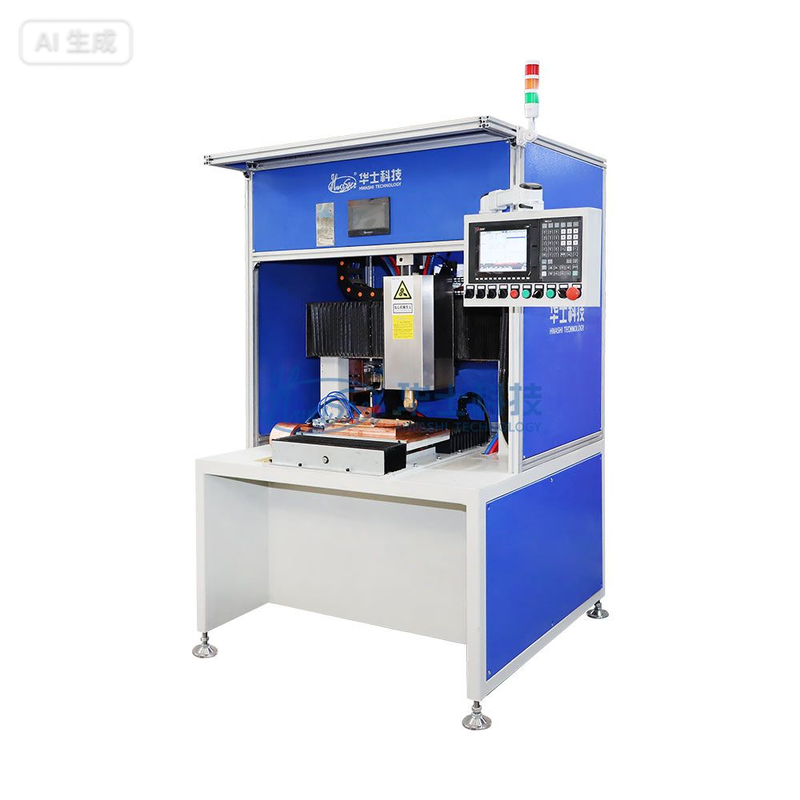

ラジエターフィンCNC自動プロファイルシーム溶接機

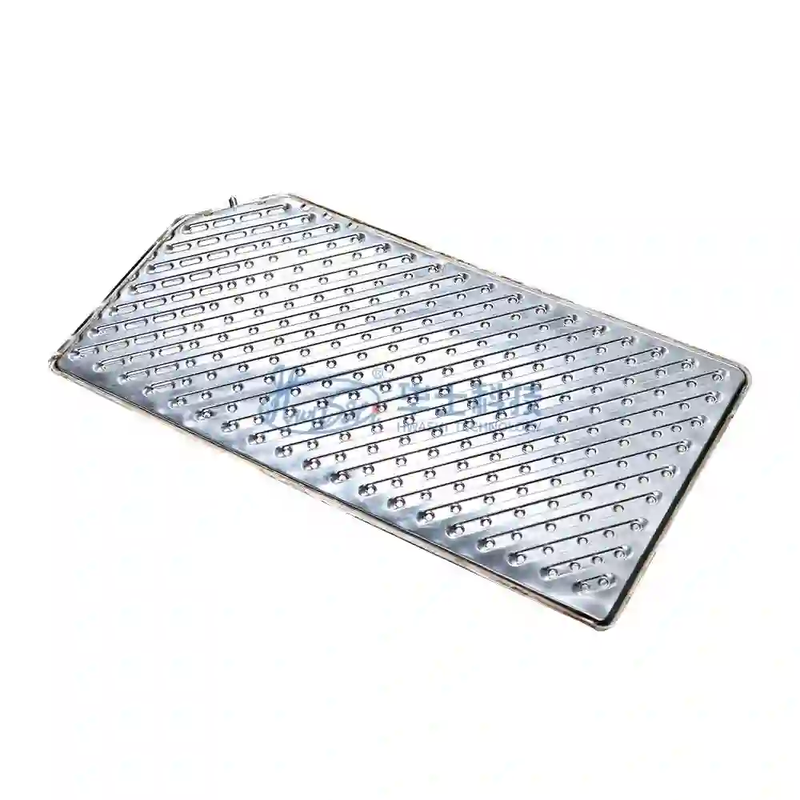

Hwashi ラジエーター フィン CNC 自動プロファイル シーム溶接機は、家電業界および HVAC 業界向けに設計された精密抵抗溶接システムです。 CNC 制御のプロファイル トレース機能を備えたこの機械は、複雑な形状に自動的に追従して、ラジエーター フィン、ヒートシンク プレート、および同様の薄肉コンポーネントに一貫した漏れのないシーム溶接を優れた精度と再現性で生成します。

CNC システムは溶接ヘッドの経路、速度、接触力をリアルタイムで制御し、手動調整なしでワークピースの形状の変化に適応します。これにより、メーカーが異なる製品バリエーションを頻繁に切り替える必要がある家電分野で一般的なマルチモデルの生産実行に最適です。新しいプログラムをアップロードするだけで、機械は即座に溶接パスを適応させます。

ステンレス鋼、炭素鋼、アルミニウム材料を扱うことができるこの機械は、幅広い熱管理および放熱用途に役立ちます。エアコンのコンデンサー、レンジフードのシェル、または食器洗い機の内タンクを溶接する場合でも、CNC プロファイル システムにより、すべての溶接が厳格な品質基準を満たしていることが保証されます。

• CNC 制御による X/Y/Z 軸動作— 溶接ヘッドは複雑な 2D/3D プロファイルに自動的に追従します
• 繰り返し精度：±0.05mm— すべての溶接はまったく同じパスをたどります。次から次へとシフトします。
• 材料の厚さのばらつきやパネルの歪みを自動的に補正
• 無制限の製品プログラムを保存 - タッチスクリーンによる素早いモデル切り替え

• 連続シーム溶接— ワークが移動している間は連続電流が流れます。漏れ防止ハーメチックシールに最適
• 断続（ステッチ）溶接— 溶接/一時停止のタイミングを調整できるパルス電流。入熱と歪みを軽減
• ステップ溶接— ワークピースが静止しているときに印加される電流。厚肉材や高強度接合に最適
• 1 台の機械で複数の溶接戦略に対応 – 多様な製品要件に最大限の柔軟性を発揮

• 安定したDC出力— 電流ゼロクロスがなく、一貫したナゲット形成
• 調整可能な溶接速度— さまざまな材料ゲージおよび接合要件に対応する 0.5 ～ 5 m/min の範囲
• 高力率設計 - 運用コストを抑えたエネルギー効率の高い運用
• 正確な電流と時間の制御 - 薄肉材料 (0.5 ～ 3.0mm) での優れた溶接品質

• 精密機械加工された銅合金回転電極 - 長寿命、安定した接触抵抗
• バネ仕掛けの電極圧力— 縫い目全体で最適な接触力を維持します
• 電極冷却システム (水冷) — 長時間にわたる生産稼働中の過熱を防止します。
• 簡単な電極交換 – 工具交換時のダウンタイムを最小限に抑えます

• タッチスクリーンHMI— 直感的なパラメータ設定、リアルタイム監視、溶接欠陥アラート
• 溶接カウンターと生産追跡— OEE分析のための出力モニタリング
• RS485/USB/イーサネット インターフェイス - 工場の MES および ERP システムと統合
• 自動診断機能 - 障害の特定とメンテナンスのリマインダー
