CCD産業カメラハウジング 溶接機 CCDビジョンガイド精度

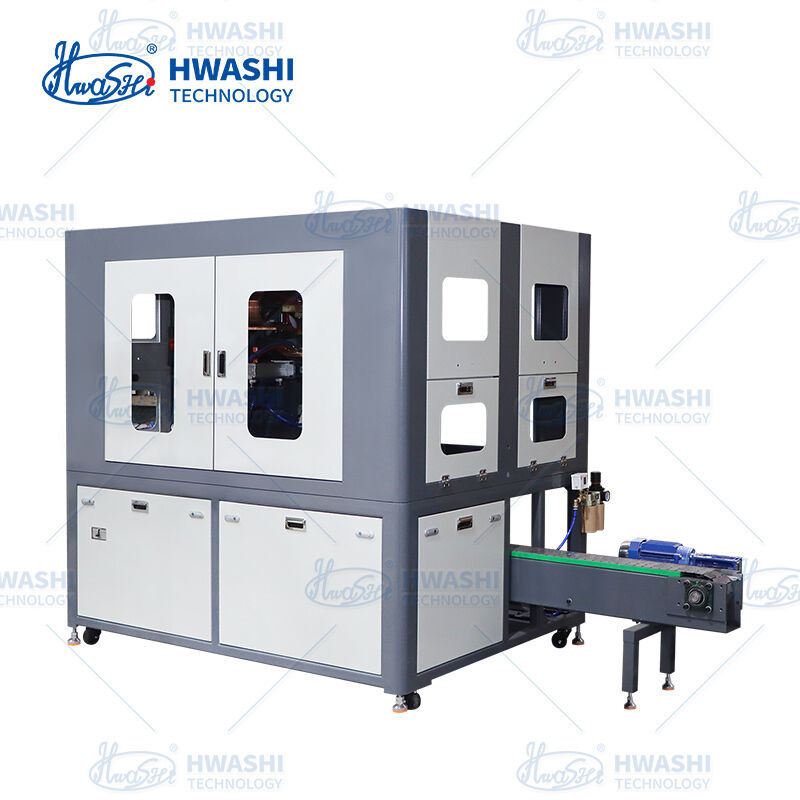

The Hwashi CCD Industrial Camera Housing Fully Automatic Circular Seam Welding Machine is a high-precision resistance seam welding system engineered specifically for the mass production of CCD industrial camera enclosuresCCDビジョンベースのアライナメント,サーボ駆動ロールリング,精密抵抗溶接を 1 つの自動化ワークフローに統合することで,この機械は手動介入を排除し,サブ-0で溶接シームを供給します.02mm 繰り返し性 工業用視覚機器メーカーが要求する厳格な尺寸と美容基準を満たす

Hwashiの業界専用溶接プラットフォーム (行業応用专机) の一部として this solution leverages 25 years of resistance welding expertise and 100+ proprietary patents to serve the rapidly growing CCD/CMOS industrial camera market — where housing integrity directly impacts optical alignment耐久性や長期的信頼性

• 検出精度: ±0.01mm工業用CCDカメラは,溶接前にシームの位置をリアルタイムで位置付けます
• 位置位置を繰り返す精度 ≤±0.02mmサーボモーター + ボールスクリュー / 線形モータードライブ マイクロンレベルの一貫性を保証します
• オートマチックなエッジ検出とシームトラッキングは,上流の形作りの許容度を補償する
• オーダーメイドの固定装置の必要性をなくす. CCDシステムは部品の幾何学を自動的に識別する.

• 統合されたワークフロー:自動ロード → CCD検査 → ロールフォーム → シームウェルズ → 卸荷
• レシピ管理と追跡性のためのHMIタッチスクリーンを持つPLC+PC二重制御アーキテクチャ
• サーボ駆動のロールは,丸いシーム全体に均等な速度と圧力を確保します
• X軸ストローク: 300mm / Y軸ストローク: 200mm

自動生産プロセス:

ステップ1:CCD検査

ステップ2:自動プレート給餌

ステップ3:自動ロール 形成

ステップ4:自動シーム溶接

ステップ 5: 自動卸荷

• 密封性シーム溶接はIP65/IP67の密封要求を満たす
• 最低熱影響ゾーンは,ハウジングの寸法精度と表面仕上げを維持
• 汚れや酸化による変色はなく カメラの容器の綺麗な外観に不可欠です
• 溶接の一貫性により,再加工なしで下流プロセス (レンズの設置,センサーの校正) が可能になります

• CCDビジョンシステムは,自動的に異なるハウジングサイズを認識します 機械調整は必要ありません
• 瞬間の製品変更のために保存されたパラメータレシピ (混合モデル生産に最適)
• アルミニウム,ステンレス鋼 (SUS304/316) とコーティングされた鋼のホースと互換性がある
• テーブル最大負荷: 10 kg 小型のカメラボディと大きなレンズバレル組の両方に適しています

• 定位電源: ≤5kW レーザーやTIGの代替品と比較して,エネルギー消費量が大幅に低くなる
• トランスフォーマーと溶接輪の強制冷却水
• 単一の操作者の監督 負荷/卸荷のみ,すべての溶接パラメータの自動制御
• コンパクトな足跡: 1,850 * 1,500 * 1,910 mm
