起源の場所:
中国
ブランド名:
HWASHI
証明:
CE
モデル番号:
WLスクエアMF160Kx2
私達に連絡しなさい

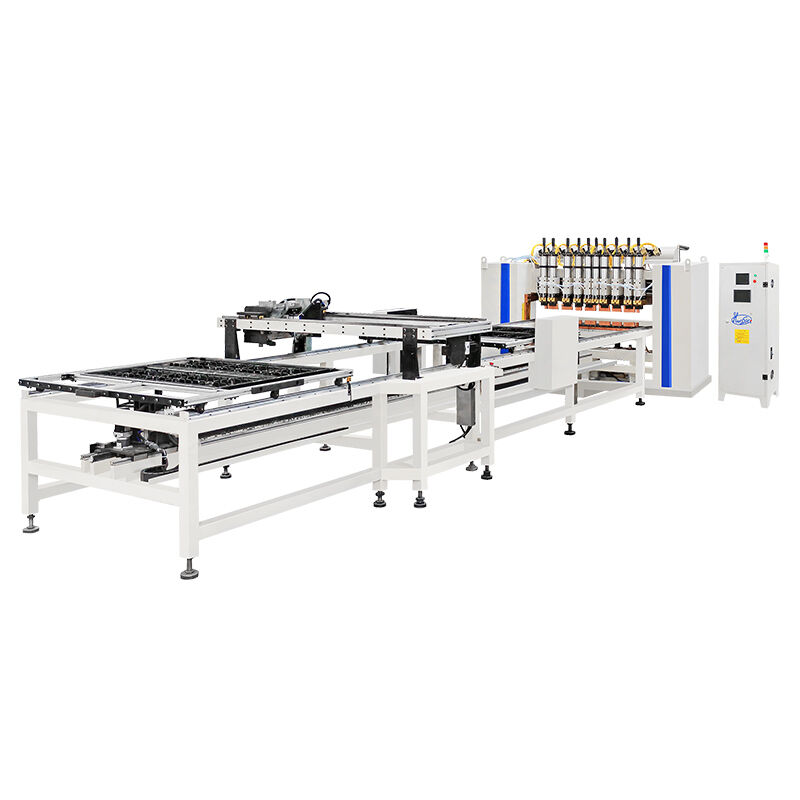

自動高速コンデンサー溶接機は、大量のワイヤ オン チューブ (WOT) コンデンサー製造用に設計されたガントリー タイプのマルチヘッド スポット溶接システムです。この機械は、冷蔵庫、冷凍庫、および商業用冷蔵設備の生産ライン向けに特別に設計されており、工業規模で正確かつ一貫したワイヤとチューブの溶接を実現します。
複数の同期溶接ヘッドとサーボ駆動の二層送りシステムを備えたこの機械は、ワイヤの位置決めから多点同時溶接、フィクスチャの交換まで、材料のロード後に溶接サイクル全体を自動的に実行します。調整可能な有効溶接幅により、幅広いコンデンサー パネル サイズに対応できるため、製品仕様間で専用工具を変更する必要がありません。
最大 101 個の溶接モデルを保存できる PLC 制御のインテリジェント溶接システムと組み合わせることで、オペレータは数時間ではなく数分でコンデンサの設計を切り替えることができます。中周波インバータ DC 電源は、工場出荷時の電力変動が ±10% の場合でも、正確な電流制御、最小限のスパッタ、安定した出力により優れた溶接品質を保証します。
| パラメータ | 仕様 |
|---|---|
| モデル | WL-SQ-150K*2（カスタマイズ可能） |
| 入力電力 | 三相380V±10% 50/60Hz |
| 定格容量 | 150KVA * 2 (カスタマイズ可能: 100KVA、160KVA) |
| 定格デューティサイクル | 50% |
| 二次電圧調整 | 2ステップ |
| 最大二次側短絡電流 | 40KA |
| 変圧器の絶縁グレード | グレードF |
| ネットワーク電圧補償 | 入力±10% → 出力≦±3% |
| 溶接機の加圧曲線 | 3種類 |
| 溶接モデルの保管 | 101種類 |
| 有効溶接長さ | 1500mm（2000mmまでカスタマイズ可能） |
| 有効溶接幅 | 600 mm (カスタマイズ可能: 600 ～ 1200 mm、デュアルゾーンが利用可能) |
| 上部電極ストローク | 80mm |
| 下部電極ストローク調整可能 | 30mm |
| 自動移動速度 | 200 ～ 500 mm/s (調整可能) |
| 制御モード | PLC + タッチスクリーン HMI |
| 冷却システム | 水冷式（トランス、サイリスタ、電極） |
| 機械寸法 | ~6500 * 2500 mm (構成によって異なります) |
| 機械重量 | ～1500kg |
