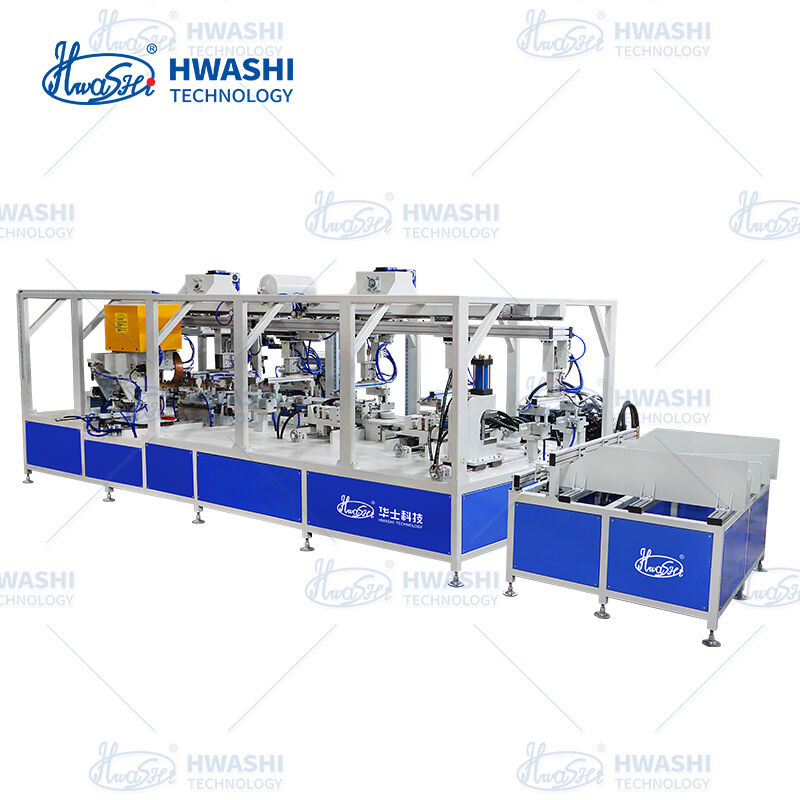

ホワシ・テクノロジーによる自動鉄板ラック生産ラインは,鉄板フレームとX型脚組の大量生産のために設計された完全に自動化された製造システムです.生産ラインは,原料のチューブ給餌,パンシング,工学規模での一貫した製品品質を確保し,プロセス段階間の手動介入を排除する.
このラインは,Hwashiの専用抵抗溶接専門知識に基づいて設計されています. セルボ駆動の給餌メカニズム,精密屈曲装置,知的PLC制御付きの多頭溶接ステーション電子が電源を供給する前に,部品はしっかりと位置に保持されます.調整が不適切になるのを防ぐこの"まずはクランプ,次に溶接"の論理は,操作者が調整することなく,すべての関節が構造および安全要件を満たすことを保証します.
モジュラーライン構造により ステーションの構成,溶接頭数,コンパクトのテーブルモデルからXフレームの脚を持つフルサイズフロアスタンドユニットまで連続シフト生産のために最適化されたサイクル時間により,このラインは,大型家電メーカーとOEMサプライヤーが要求するスループットと品質の一貫性を提供します.
生産ラインは端から端まで真の自動化を実現します:自動チューブ給餌 → パンシング → 曲げ → 組み合わせの溶接 → 製品の卸荷.運用者は,定期的な材料補給と品質検査のためにのみ必要である.直接労働をシフトごとに4〜6人の労働者から1〜2人の監視職員に削減する.これは労働コストの大幅な削減をもたらし,人間による品質変動を排除する.

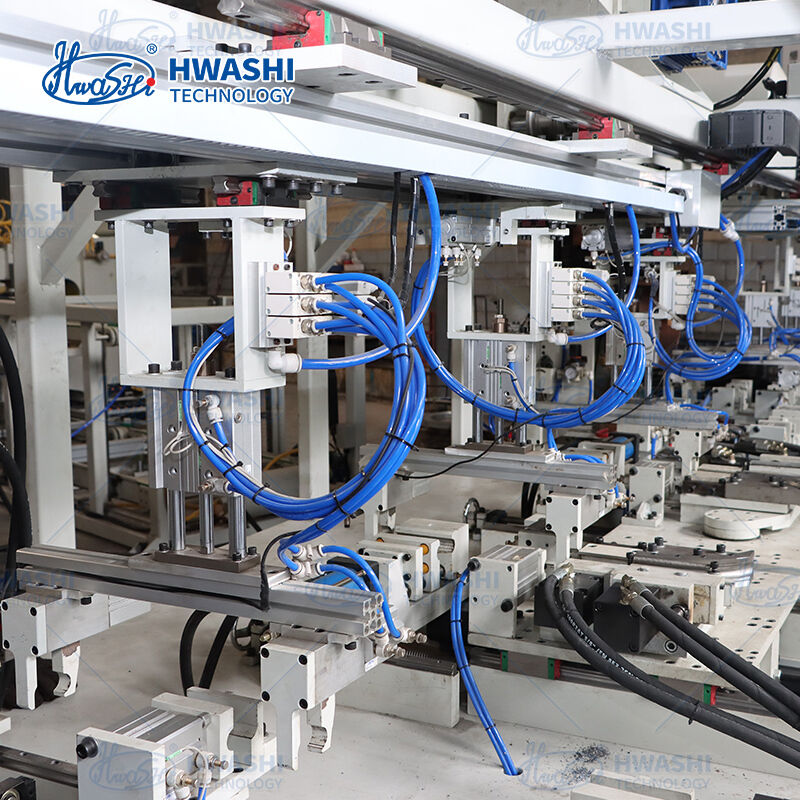

Hwashiの独占的なクランプメカニズム (特許番号 CN202511755556.6) は,溶接電流が適用される前に,作業部件が正確に位置付けられ,しっかりと保持されることを保証します.システムには以下の機能があります:
これは,半自動操作を苦しめる 失敗した溶接,オフセット関節,不一致な浸透などの一般的な欠陥を排除します.
複数の溶接頭が同時に動作し,単一のサイクルですべての関節接続を完了します.これは,上部フレームの角と脚のピボットの関節の両方が一度に溶接されることを意味し,連続単点溶接と比較してサイクル時間を60~70%短縮します.各溶接頭には,各関節の位置で最適な結果を得るために,独立して調整可能な電流,時間,圧力パラメータがあります.
高精度CNC伺服曲線装置は,何千もの生産サイクルを通して一貫した曲線角度と半径を提供します.曲線パラメータは,製品レシピの一部として保存されます.手動による再校正をゼロにすることで,異なるアイロニングボードのデザインの間を即座に切り替える.
最高の溶接品質を必要とする顧客では,従来の交流システムではなくMFDC (中周波直流) 電源を配備できます.
ラインは,異なるアイロニングボード仕様の間での迅速な切り替えをサポートします貯蔵された溶接プログラムと迅速交換の固定装置モジュールを通じて通常の切り替え時間は30分未満で,単一ラインで複数のSKUの経済的な生産が可能になります.
最高の溶接品質を必要とする顧客では,従来の交流システムではなくMFDC (中周波直流) 電源を配備できます.
| パラメータ | 仕様 |
|---|---|
| モデル | 製品要件ごとにカスタマイズされた |
| 入力電源 | 三相 380V±10% 50/60Hz |
| 定数溶接能力 | 75-150 KVA/溶接ステーション (設定可能) |
| 溶接頭数 | 4〜12頭 (製品の設計によって) |
| 溶接制御モード | PLC + マイクロコンピュータコントローラ |
| 圧力 装置 | 輸入電磁弁を備えた気圧シリンダー |
| 電極材料 | クロムジルコニウム銅 (CrZrCu) |
| トランスフォーマー隔熱グレード | クラスF |
| 溶接電流範囲 | 駅ごとにプログラムできる |
| 管直径範囲 | Ø8~25mm (カスタマイズ可能) |
| 管材 | 軽鋼,不?? 鋼,クローム管 |
| 曲げる 精度 | 角容量 ≤±0.5° |
| 生産サイクルの時間 | 単位あたり20〜40秒 (製品の複雑さに応じて) |
| 作業サイクル | 50% (連続シフト操作がサポートされる) |
| 冷却システム | 水冷変形器,電極,タイリスター |
| 機械の寸法 | 各行ごとにカスタムレイアウト |
| オペレーター ステーション | 1-2 監視員 |
| 産業 | 典型的な製品 |
|---|---|
| 家庭用アイロンボード | X枠の脚付き,床に立つ全尺寸のアイロニングボード |
| コンパクト な 鉄筋 板 | テーブルの上や壁に設置されたアイロニングボードの枠 |
| 商業用洗濯物 | ホテル用・病院用・重用アイロニングボード |
| OEM家電製造 | ブランド家電のライン用のアイロニングボードのフレーム |
| メタル家具 | 類似のXフレームとチューブルフレーム構造物 |
