起源の場所:
中国
ブランド名:
HWASHI
証明:
CE
モデル番号:
WLスクエアMF160Kx2
私達に連絡しなさい

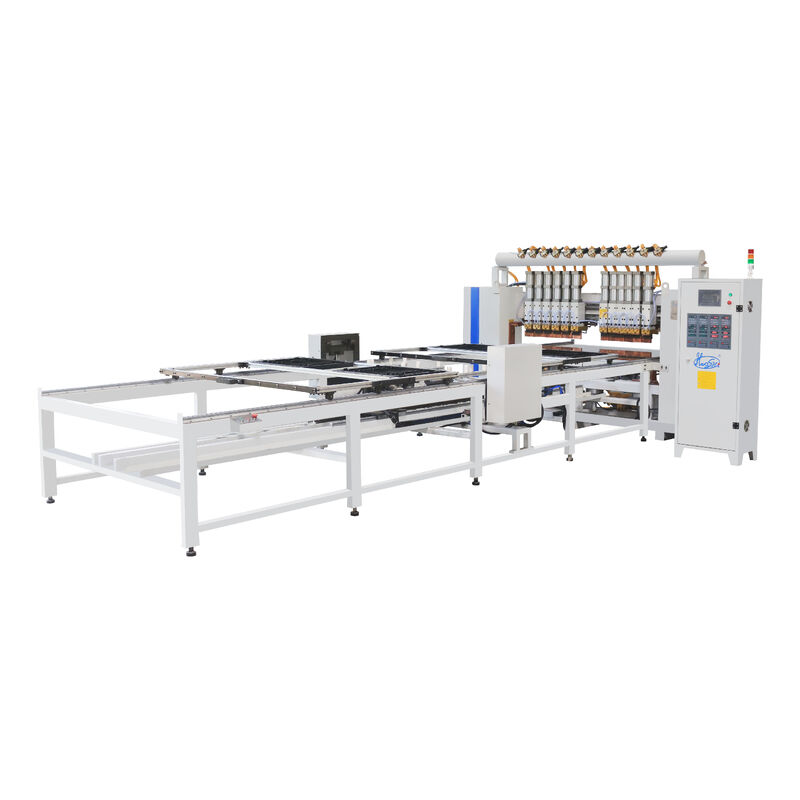

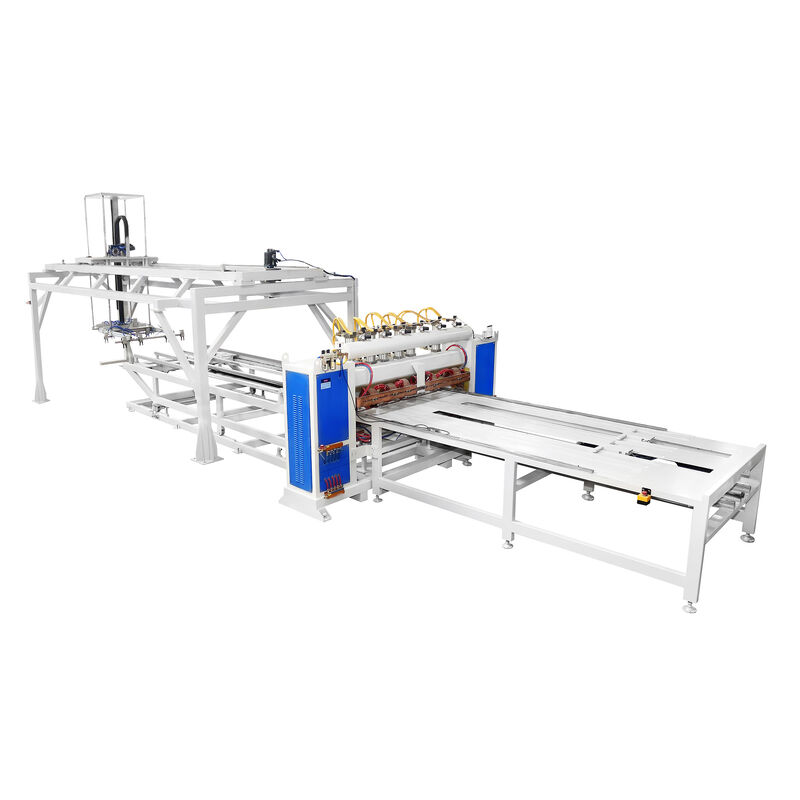

自動高速冷凝器溶接機は,高容量のワイヤー・オン・チューブ (WOT) 冷凝器製造のために設計されたゲントリ型多頭点溶接システムである.冷蔵庫用に特別に設計されたもの工業規模で精密で一貫した線から管の溶接を可能にします.
複数の同期溶接頭とセルボ駆動の二層配給システムで装備機械は,材料の負荷後,電線の位置から多点同時溶接と固定交換まで,自動で溶接サイクル全体を実行します.調節可能な効果的な溶接幅は,幅広いコンデンサパネルサイズに対応し,製品仕様間での専用ツール変更の必要性を排除します.
操作者が蛇形管と鋼線を 二重層フィッダーに積み込み スタートボタンを押すと機械は,固定装置のステップを含む,自律的に全溶接順序を実行多頭同時溶接,自動固定交換. 双層の給水システムは,他の溶接中に1つの固定装置をロードすることを可能にします.連続的なバッチ生産を可能にし,生産量を最大化する.
効果的な溶接幅は,機械的変更なしに様々なコンデンサー仕様に対応するために自由に調整できます.コンパクト冷蔵庫用の狭いコンデンサーや商業用ディスプレイ冷蔵庫用の広いパネルを製造するかどうか1台のマシンで全製品ラインナップを処理し,資本投資とフロアスペースの必要性を削減します.
複数の溶接頭が同時に動作し,単一の溶接頭と比べてサイクル時間が劇的に短縮されます.各ヘッドは,個別に制御可能な溶接パラメータ (電流凝縮パネル全体に均等な溶接品質を確保する.
中周波インバーター直流 (MFDC) 電源は,周囲の材料に最小限の熱影響を及ぼすことなく,精密で速い電流調整を提供します.特徴には,より高い電源因子 (0.85-0.90) は,従来のACシステムと比較して3相均衡負荷で最小限のグリッド干渉,最大二次短回路電流は最大40KAで,信頼性の高いワイヤー・トゥ・チューブ・フュージョンを実現する.
ネットワーク電圧の浮動補償装置は,入力電力の変動が ± 10% の範囲内にある場合,二次出力電圧は設定値の ± 3% の範囲内にとどまる.不安定な電源供給施設で一貫した溶接品質を維持するために重要な..
| パラメータ | 仕様 |
|---|---|
| モデル | WL-SQ-150K×2 (カスタマイズ可能) |
| 入力電源 | 三相 380V±10% 50/60Hz |
| 定額容量 | 150KVA × 2 (カスタマイズ可能: 100KVA,160KVA) |
| 定数作業サイクル | 50% |
| 2次電圧調整 | 2 ステップ |
| 最大二次短回路電流 | 40KA |
| トランスフォーマー隔熱グレード | クラスF |
| ネットワーク電圧補償 | 入力 ±10% →出力 ≤±3% |
| 圧縮曲線を溶接 | 3種類 |
| 溶接模型の保管 | 101種類 |
| 効果的 溶接 長さ | 1500mm (最大2000mmまで調整可能) |
| 効果的溶接幅 | 600 mm (カスタマイズ可能: 600-1200 mm,ダブルゾーン可) |
| 上部電極走行 | 80mm |
| 下電極の調整動力 | 30mm |
| 自動移動速度 | 200〜500mm/s (調節可能) |
| 制御モード | PLC + タッチスクリーン HMI |
| 冷却システム | 水冷却 (トランスフォーマー,タイリスター,電極) |
| 機械の寸法 | ~6500 × 2500 mm (構成によって異なります) |
| 機械の重量 | ~1500kg |
| 産業 | 典型的な製品 |
|---|---|
| 家庭用冷蔵庫 | 電線上チューブコンデンサー,皮コンデンサー |
| 商業用冷蔵庫 | ディスプレイ冷蔵庫 コンデンサ,ボトル冷蔵庫 コンデンサ |
| 冷蔵庫 | 胸冷凍冷凍機,垂直冷凍機 |
| エアコン | コンデンサーパネル,蒸発器コイル |
| 熱交換機 | ワイヤー・オン・チューブ熱交換機 |
| OEM家電製造 | バンディチューブ/銅チューブへのワイヤのバッチ溶接 |
製品図と効率の要求に基づいて 完全な生産ラインを設計します. 仕様を教えてください. そして私たちのエンジニアは あなたのニーズに最適なソリューションを開発します.
二重固定装置システムにより,同時に溶接と積載作業が可能になります. 一つの固定装置が溶接される間,操作者は材料を第二の固定装置に積載します.効率を最大化するために自動固定器具交換.
冷蔵庫コンデンサーの 完全自動または半自動生産ラインシステムを 設計しています
