起源の場所:
中国
ブランド名:
HWASHI
証明:
CE/CCC/ISO
モデル番号:
WL-MF-130K
私達に連絡しなさい
金属板自動ナットの供給ボールとのくだらないDCの溶接機
溶接機
130KVA中間周波数インバーターDCのスポット溶接機械を採用しなさい。それは中間周波数インバーター溶接のコントローラーのそれ、最も最近の生成を持っている時間、高い熱効率、三相DCの出力、高く働く頻度および小さい変圧器の損失パワーの不足分のような多くの利点を採用する。自動供給システムが付いているこの自動ナットの溶接機はナットを選ぶのに磁界の振動主義を使用しているそしてナットは設定の位置に運ばれる。機械は自動的に溶接を行なう。
くだらない自動供給システム
ナットはvibrative版に置かれる。振動プロセスによって、カム伝達、並べるディストリビューターに選択はナット入る。そしてナットは入り溶接姿勢にそしてディストリビューターを通って一つずつ溶接される。
特徴
1) 振動版は回るナットおよび騒音を防ぐことの機能と装備するように設計されている;
2) 機能のナットの送り速度を保障するために分類の高速;
3) 完全なクローズド・ループ自動機能を形作る使用multidigitセンサー。これは機械の信頼性を保障できる;
4) 可動部分は特別な材料からより低い生産費間低い輸送の摩擦を保障するために成っている。
5) ナットのどの形でも達成された自動供給であることができる。
6) 自動車および部品では、仕事の部分の多数はナットかボルトを通して接続される。この頃は、多くの溶接装置に溶接のナットで脱会がある、従って私達の会社はナット/ボルト自動供給システムが付いているこの固定スポット溶接機械を設計した。この設計は完全にナット供給プロセスの問題に取り組み、自動供給プロセスを達成できる。この機械は全生産ラインに使用できる。ロボットに機械をマッチさせれば、フル オートマチックの生産、従業員の必要性を達成できない。
モデル1:ナットの供給ボールが付いている単一のヘッド スポット溶接機械
|
自動ナットの供給ボール |
|
ナット栄養管および銃 |
|
溶接頭部 |

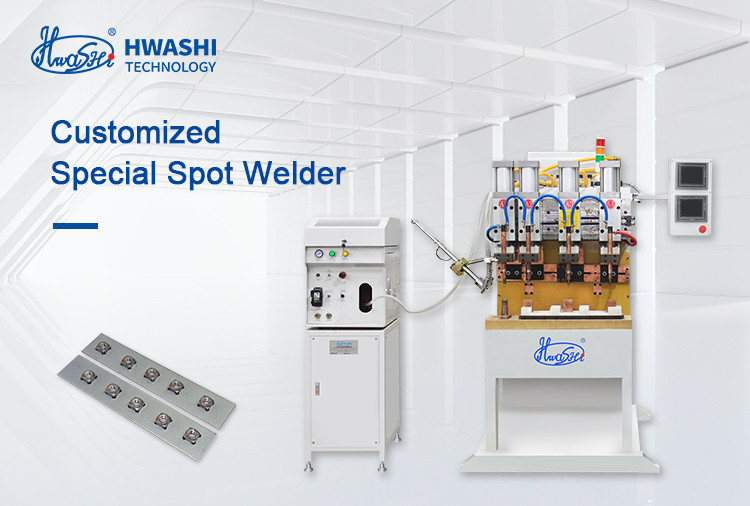

モデル2:ナットの供給ボールが付いているMultipleHeadのスポット溶接機械
|
自動ナットの供給ボール |
|
4つの溶接の頭部およびジグ |
|
タッチ画面のコントローラー |
|
サンプル |
モデル3:パイプ・クランプのための回転式テーブルが付いている自動スポット溶接機械
|
8つのジグが付いている回転式テーブル |
|
溶接の後でパイプ・クランプために荷を下すメカニカル・アーム |
|
タッチ画面のコントローラー |
|
サンプル |
モデル4:ジグが付いている二重CNCのテーブルが付いている自動ナットのスポット溶接機械
|
ジグが付いている二重CNCのテーブル |
|
自動ナットの供給ボール |
|
プロダクトに荷を積んだ後ジグ |
|
溶接の後のプロダクト写真 |
溶接機の指定
| モデル | WL-MF-130K |
| 入力パワー（V/φ） | 380/3 |
| 評価される力（KVA） | 130kva |
| 適当な材料 | 金属板へのナットの溶接 |
| 最高の短絡の流れ（KA） | 23 |
| 電極力（KG） | 1000 |
| 電極の打撃（MM） | 100 |
| 次元（L*W*H） | 950mm*800mm*1675mm |
| 保証 | 1年 |
自動ナットの供給ボールの指定
| 項目 | 変数 | |
|
自動供給システム |
入れられた電圧 | 220V±10% 50HZ |
| 入力パワー | 0.35KVA | |
| 振動版の速度 | 60-100pcs/min | |
| 適したくだらないサイズ | M4-M16 | |
| 適したナットの形 |
正方形、六角形六角形、四角形、フランジ、 円 |
|
| 伝達機能 | 40-60pcs/min | |
| 伝達角度 | 30-50° | |
| 伝達方法 | 柵か電磁石のタイプの滑走 | |
| 振動版のサイズ | 302mm | |
| くだらない貯蔵量 | 20000 PC | |
| 抵抗溶接システム | 入れられた電圧 | 380V±10% 50HZ （二相） |
| 入力パワー | 150KVA | |
| 二次電圧 | AC10.8V | |
| 最高の短絡の流れ | 3800A | |
| 電極圧力 | 1000kg | |
| 供給圧力 | 150kg | |
| 空気圧 | ≧0.6Mpa | |
| 水圧 |
≧0.1Mpa |

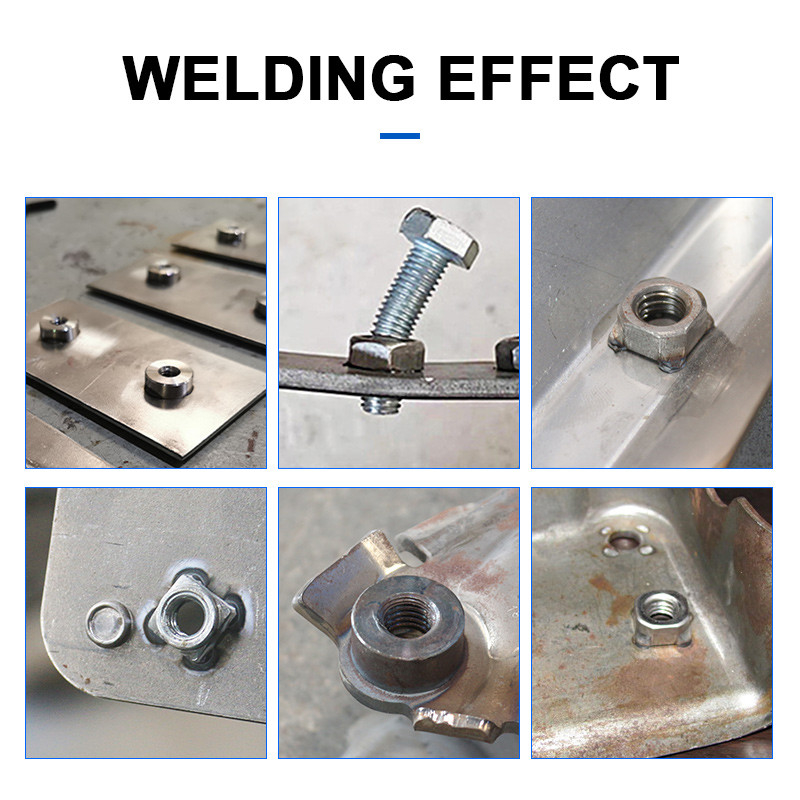

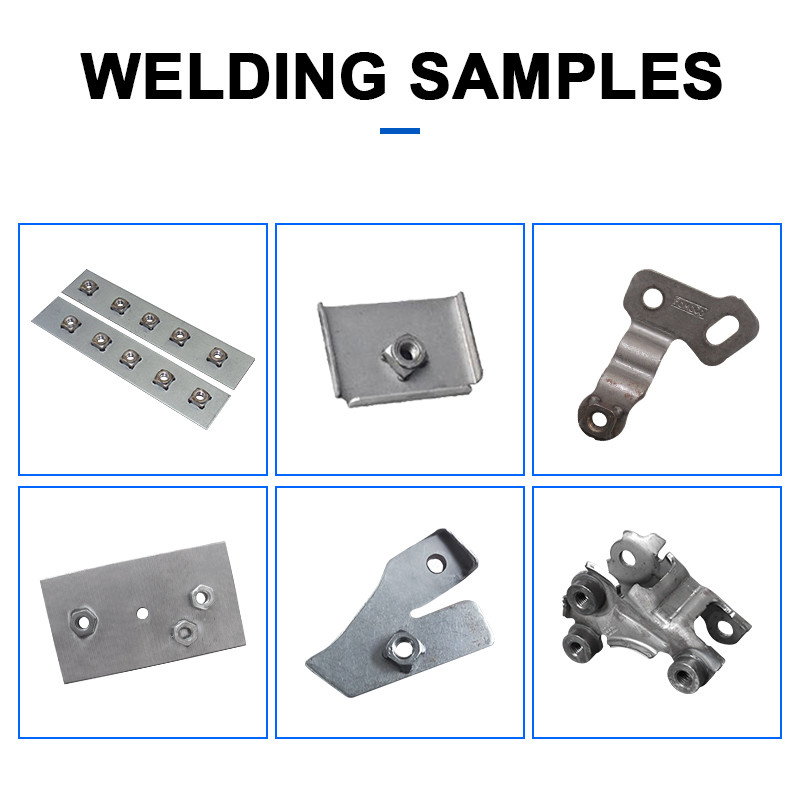

適用およびサンプル
