起源の場所:
China
ブランド名:
Hwashi
証明:
CE
モデル番号:
WL-SQ-250K
私達に連絡しなさい
カスタマイズされたワイヤー折りたたみ式バルクコンテナ結合装置
製品説明
Hwashi 収納引き出し SPCC スチール バスケット溶接機製造機は、スチール バスケットを作成するための特別に設計された生産ラインです。
このラインに含まれる機械は、メッシュ製造機、メッシュ平坦化機、メッシュ切断機、バスケットを成形するための油圧プレス機、バスケット溶接機、スチールハンドル製造機、エッジシール機です。
このラインの生産量は450～500個/シフトであり、原材料から完成品までをカバーする完全なラインソリューションを提供できます。さらに、お客様の生産ラインの立ち上げを一から支援します。
特徴
スチールバスケットの製造工程
Hwashi 収納引き出し SPCC スチール バスケット溶接機製造機は、スチール バスケットを製造するための特別に設計された生産ラインです。全ライン機械には、メッシュ製造機、メッシュ平坦化機、メッシュ切断機、バスケットを形成するための油圧プレス機、バスケット溶接機、スチールハンドル製造機、エッジシーリング機などが含まれます。完全なラインの生産量は約450〜500個/シフトです。原材料から最終製品までの完全なラインソリューションを提供できます。生産ラインのゼロから立ち上げをお手伝いいたします。
プロジェクトの背景：
材質：SPCC金属。シート素材の厚さ：0.4mm、メッシュ穴のサイズ：3.5x6mm。サイドバー素材の厚さ: 1mm 製品サイズ: 最小: 386x324x85mm。最大: 461x361x185mm

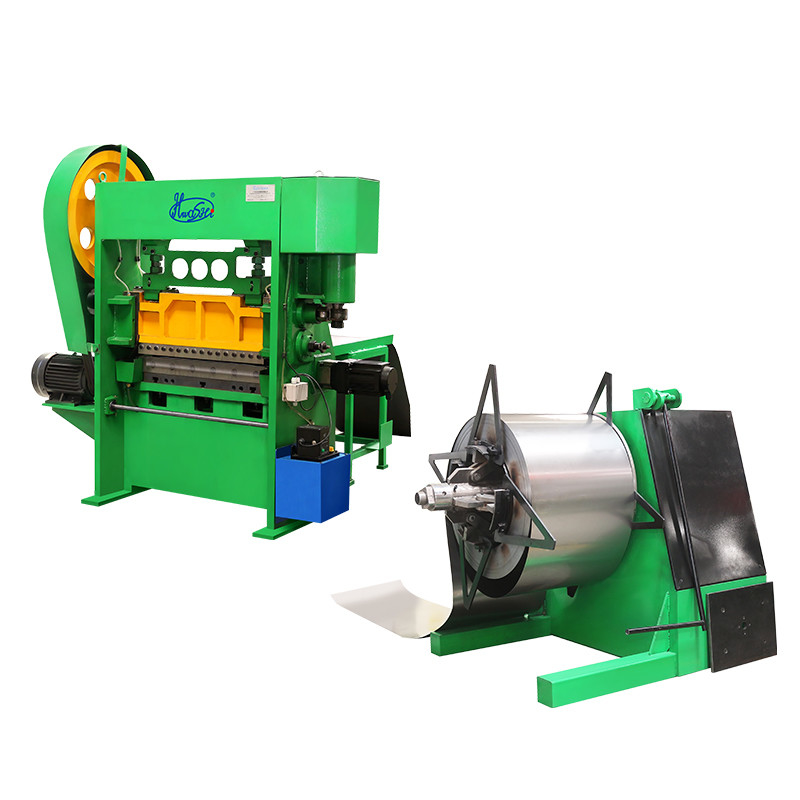

1) シートコイルからメッシュを作る
シートコイルをシートデコイラーに手動で置き、シートコイルをメッシュ製造機に送ります。メッシュ製造機は、必要なサイズに応じてメッシュ穴を打ち抜きます。次に、メッシュコイリングマシンは、パンチング後のメッシュをコイル状に巻き取ります。
シートコイルをメッシュコイルにします
メッシュコイリングマシンとフィーダーマシンは、モーター駆動のメッシュ製造機に適用され、材料のコイリングとフィードを実現します。
2) ベースメッシュ/サイドメッシュ平坦化機
メッシュコイルを手動でアンコイラーに置き、コイルを平坦化機に送ります。その後、機械は自動的にメッシュの平坦化と切断を行います。
メッシュ切断機
機械はリクエストに応じてメッシュを正方形の形状に切断します。1個作るのに2～3秒くらいかかります。
3) 油圧プレス機側メッシュを台形に切断
正方形のサイドメッシュを油圧プレス機に入れると、機械が正方形のメッシュを台形に切断します。。
4) 油圧プレス機ベースメッシュハンドル切断
四角形のベースメッシュを油圧プレス機に入れると、図面に従ってハンドル穴が切断されます。ハンドルが 2 つある場合は、2 つの穴を別々にカットする必要があります。
5) 油圧プレス機ベースのメッシュ成形
正方形のベースメッシュを油圧プレス機に入れると、機械はベースメッシュを図面に従ってU字型に成形します。
6) 油圧プレス機側メッシュ成形
台形のサイドメッシュを油圧プレス機に入れると、図面通りの形状に成形されます。
6) サイドバー/ハンドルバーの矯正、成形、切断
スチールストリップコイルを手動でアンコイラーに入れ、矯正成形機に供給すると、ストリップはV字形に成形されます。機械はサーボモーターによって駆動されます。長さを自動計算し、必要な長さに合わせてカットします。

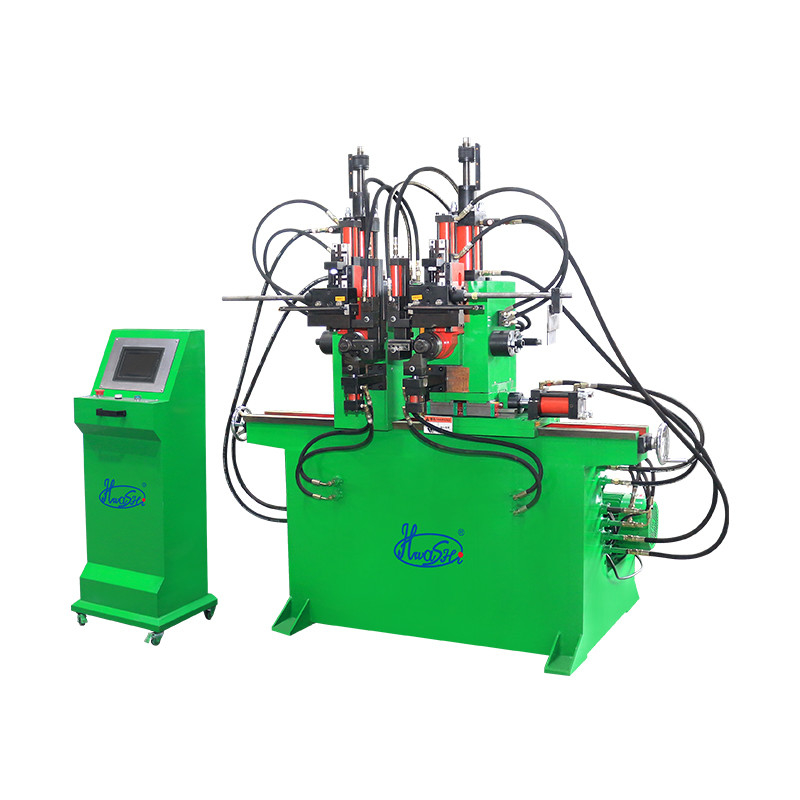

7) サイドバーをフレームに曲げる
バスケットサイドバーベンディングマシンは、ダブルヘッドベンディングマシンの一種です。電気制御、油圧駆動を使用して、手動、自動、半サイクル、全サイクル モードで柔軟に選択して冷間巻線曲げを実現します。
8) サイドバーフレーム突合せ溶接
フレーム突合せ溶接機は、V 字型サイドバーの 2 つの端を 1 つのフレームに接合します。
9) U字型に曲がるハンドルバー
V 字型ハンドルバーを手動で油圧プレス機に入れます。ハンドルバーを1回につき2本装着できます。次に、油圧機械がハンドルを図面どおりに U 字型に押します。
10) スポット溶接によるベースメッシュとサイドメッシュの組み立て
本機は主にベースメッシュとサイドメッシュのスポット溶接を行う機械です。
11) ベースメッシュとサイドメッシュの完全溶接
手作業でスポット溶接した後、ベースメッシュとサイドメッシュを組み立てます。次に、製品を多頭列溶接機に置き、全体の溶接を完了します。

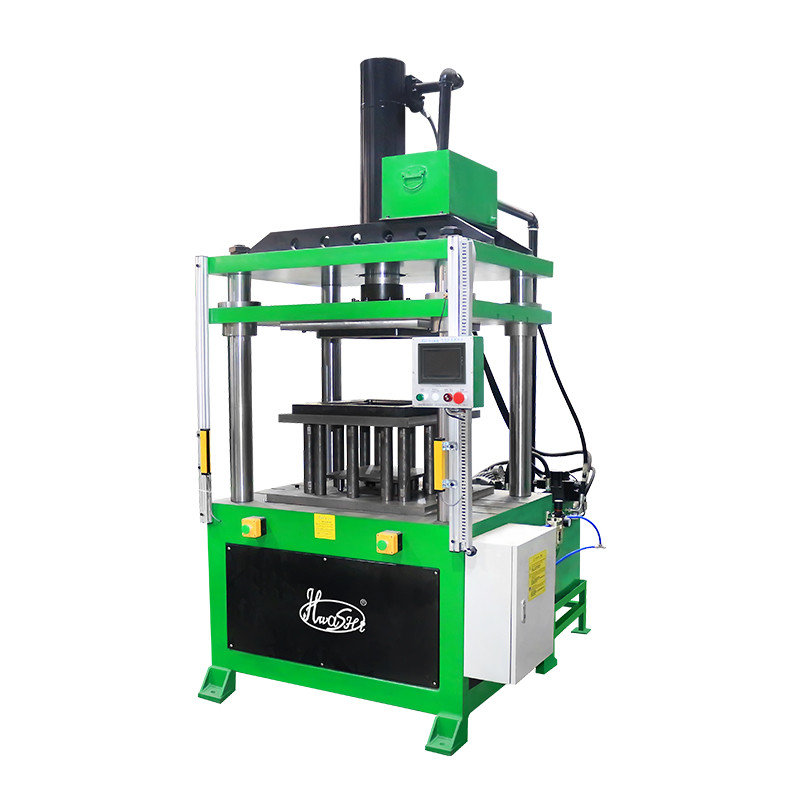

12) ハンドルバーのベースメッシュへの油圧シール
U 字型ハンドルバーを手動でベースメッシュに置きます。そして油圧プレス機に入れます。次に、機械がハンドルバーをベースメッシュにシールします。ハンドルが2本ある場合は、ハンドルバーのシールを2回に分けて完了する必要があります。
13) ベースメッシュに対するサイドバーの油圧シール
サイドバーフレームをベースメッシュに手動で配置します。そして油圧プレス機に入れます。次に、機械がサイドバーをベースメッシュにシールします。
